Navegación Quirúrgica Óptica
Un sistema de navegación quirúrgico es un sistema de localización intraoperatoria guiado por imágenes. Consiste en un software para despliegue de las imágenes en dos y tres dimensiones, un instrumento de localización intraoperatoria y un método de registro entre las imágenes y el espacio físico del quirófano. Su principal función es proveer al cirujano con una realimentación en tiempo real de la localización del instrumental quirúrgico en relación con la anatomía del paciente. El primero utiliza tripletas de esferas anexas al instrumental y el segundo agrega un sensor electromagnético a cada instrumento. Ambas tecnologías se usan y comparten los mismos índices de precisión, ambas tienen sus propias ventajas y desventajas. Las áreas médicas donde la navegación es más aceptada son: neurocirugía, cirugía de la columna e implantes ortopédicos.
Tipos de Navegación Quirúrgica Óptica que puede necesitar el Sector Médico

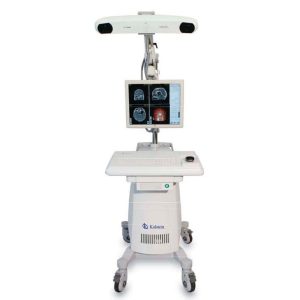

Sistemas de Navegación Quirúrgica YR02143
YR02143 es un innovador sistema de navegación quirúrgico electromagnético asistido por computadora, que se usa ampliamente para visualización quirúrgica, planificación y navegación para ayudar a minimizar el traumatismo iatrogénico en el tejido cerebral circundante y reducir el riesgo de complicaciones quirúrgicas...
Nuestro equipo de Navegación Quirúrgica Óptica más vendido
YR02143 es un innovador sistema de navegación quirúrgico electromagnético asistido por computadora, que se usa ampliamente para visualización quirúrgica, planificación y navegación para ayudar a minimizar el traumatismo iatrogénico en el tejido cerebral circundante y reducir el riesgo de complicaciones quirúrgicas en procedimientos craneales (como neurología craneal y cirugía ENT).
- Las imágenes tomográficas en DICOM y capturadas con CT / C-arm / MRI / fMRI son aplicables en el sistema de navegación quirúrgica YR02143
- El avanzado sistema de seguimiento óptico rastrea la posición 3D en tiempo real y la orientación de los marcadores activos o pasivos unidos a las herramientas quirúrgicas, para brindar una precisión excepcional (resolución espacial de 1.0 mm) y confiabilidad.
- El método de simulación y modelado en 3D de estructuras anatómicas en material (como la piel, el cráneo, el tejido cerebral o la lesión diana) se puede definir fácilmente por conveniencia quirúrgica.
- Con la sonda de navegación y la tecnología de medición óptica avanzada integradas, el cirujano puede cuantificar fácilmente el tamaño y la posición de las lesiones, y luego diseñar el enfoque quirúrgico de manera científica.
- El sistema proporciona a los operadores cuatro modos de navegación para el monitoreo integral del proceso de navegación.
| Modelo | YR02143 | ||
| Componente | Monto | Descripción | |
| Sistema de seguimiento óptico | |||
| Sistema de seguimiento NDI | 1 juego | Realice un seguimiento de la posición y la orientación 3D de los marcadores activos o pasivos conectados a las herramientas quirúrgicas | |
| Estación de trabajo de gestión de imágenes | |||
| Sistema informático | 1 juego | Para fusión de imágenes 2D y reconstrucción 3D, sistema de navegación | |
| Monitor táctil | 1 pieza | 19 *, resolución 1280 x 1024, grado médico y sanitario | |
| Paquete de software | 1 juego | Conjunto básico (fusión de imágenes, planificación y navegación quirúrgica, gestión de datos) | |
| Versión de software 1 | 1 pieza | Módulo de navegación de difusión-tensor-imágenes | |
| Versión de software 2 | 1 pieza | Módulo de navegación Needle-Aspiration-Biospy | |
| Carro móvil | |||
| Carro de soporte con 4 ruedas | 1 pieza | Para admitir el sistema de seguimiento óptico y la estación de trabajo de gestión de imágenes | |
| Herramientas quirúrgicas | |||
| Sonda de navegación | 2 piezas | Para ayudar al sistema de medición óptica a rastrear el movimiento | |
| Sonda de microscopio | 1 pieza | Para ayudar al sistema de medición óptica a rastrear el movimiento | |
| Marcador activo | 6 piezas | Para ayudar a reconocer rápidamente las estructuras anatómicas críticas. | |
| Esfera reflectante pasiva | 10 piezas | Para reflejar el láser de infrarrojos para las cámaras (en el sistema de seguimiento óptico) para capturar | |
| Marco de referencia | 2 piezas | Para localizar esfera reflectante pasiva con 4 pines | |
| Brazo articulado | 1 pieza | Para sostener el marco de referencia | |
| Adaptador en forma de pinza | 2 piezas | Para la adaptación de otro instrumento (como la aguja del cerebro durante la navegación) | |
| Foot-Swicht | 1 pieza | Para ayudar a registrarse y navegar | |
| Especificación del monitor táctil | |||
| Color de la caja / bisel | Beige | Mini VGA D-sub de 15 pinos; DVI-D | Mini VGA D-sub de 15 pines; DVI-D |
| Monitor
|
Sixe: 19.0 ”diagonal, TFT de matriz activa | Horizontal: 31,5-80 kHz | Horizontal: 31,5-80 kHz |
| Relación de aspecto: 5; 4 | Vertical: 56,3-75 Hz | Vertical: 56,3-75 Hz | |
| Área de pantalla útil
|
Horizontal: 14,82 «(376,32 mm) | Tipo: 100-240 VCA, 50-60 Hz | Tipo: 100-240 VCA, 50-60 Hz |
| Vertical: 11,85 «(301,06 mm) | Fuente de alimentación interna de entrada de CC | Fuente de alimentación interna de entrada de CC | |
| Dimensiones del monitor
|
Ancho: 429 mm (16,9 «) | Voltaje de entrada DC (línea): 12V 3.6V | Voltaje de entrada DC (línea): 12V 3.6V |
| Altura (incluida la base): 15,21 «(386 mm) | 48 W máx. | 48 W máx. | |
| Profundidad (inc. Base) | Operando; 0 ° C hasta 40 ° C | Operando; 0 ° C hasta 40 ° C | |
| Resolución nativa (opcional) | 1280 x 1024 a 60/70/75 Hz | Almacenamiento: -20 ° C a 60 ° C | Almacenamiento: -20 ° C a 60 ° C |
| Otras resoluciones admitidas | 1280 x 960/1 024 x 768 en Hz | En funcionamiento: 20% -80% | En funcionamiento: 20% -80% |
| Colores | 16,7 millones | Almacenamiento: 10% -90% | Almacenamiento: 10% -90% |
| Brillo
|
Panel LCD: 300 cd / m2 | Reales: 17,66 libras (8 kg) | Reales: 17,66 libras (8 kg) |
| Con AccuTouch: 246 cd / m2 | Envío: 25.10 lbs (11.84) | Envío: 25.10 lbs (11.84) | |
| Con IntellTouch: 276 cd / m2 | 3 años | 3 años | |
| Tiempo de respuesta | 20 mseg (típico) | Típico 40000 horas a la mitad de brillo | Típico 40000 horas a la mitad de brillo |
| Ángulo de visión | Horizontal (izquierda / derecha): 89 ° / 89 ° | MTBF; 50000 horas demostradas | MTBF; 50000 horas demostradas |
| (Típico, desde el centro) | Vertical (arriba / abajo): 89 ° / 89 ° | UL, Cul, fcc, ic, ce, China RoHS, marca S de Argentina | UL, Cul, fcc, ic, ce, China RoHS, marca S de Argentina |
| Relación de contraste | 1300: 1 (típico) | Altavoces de dos vatios / canal ubicados en el cabezal de la pantalla | Altavoces de dos vatios / canal ubicados en el cabezal de la pantalla |
| Formato de video de entrada | Analógico: (no se necesita tarjeta de video) | Bloqueos de OSD para controles de usuario y energía | Bloqueos de OSD para controles de usuario y energía |
| Formato de sincronización de entrada | Separar horizontal y vertical | Los extras de OSD incluyen volumen, agudos, graves, balance | Los extras de OSD incluyen volumen, agudos, graves, balance |
| Sincronización, sincronización compuesta y | Idioma OSD (inglés, chino, español, francés) | Idioma OSD (inglés, chino, español, francés) | |
| Sincronización en verde | Receptáculo de bloqueo de seguridad | Receptáculo de bloqueo de seguridad | |
Catálogo de modelos de Navegación Quirúrgica Óptica en oferta
Guías para que te conviertas en un experto en Navegación Quirúrgica Óptica
Adelantos que aporta un sistema de Navegación Quirúrgica - Sector Médico
Los avances tecnológicos hoy en día, han permitido disponer en las salas de quirófano, de una serie de equipos que permiten llevar a cabo...
Sistema de Navegación Quirúrgica: planificación y ejecución precisa
Un sistema de navegación quirúrgica es un equipo médico moderno que permiten la planificación y ejecución precisa de procedimientos...
Sistemas de Navegación Quirúrgica, rumbo al Quirófano del futuro - Sector Médico
Los más recientes avances en tecnología médica digital alcanzados en este año permiten a los médicos cirujanos alcanzar nuevos...
¿Cuál es la función de Navegación Quirúrgica Óptica?
La cirugía asistida por ordenadores, son métodos de tecnología computarizada para la realización y planificación de una intervención quirúrgica. Se considera la navegación quirúrgica óptica, el paso de la cirugía...
Preguntas frecuentes de nuestros clientes sobre la Navegación Quirúrgica Óptica
¿Cómo saber los precios de las Navegación Quirúrgica Óptica?
Para conocer el precio de la Navegación Quirúrgica Óptica te invitamos a enviarnos un correo con tu solicitud mediante el formulario de contacto.
¿Cuáles son los tiempos de entrega de la Navegación Quirúrgica Óptica?
El tiempo de entrega de su producto Kalstein dependerá de lo siguiente:
- Si el equipo de su interés se encuentra en stock o si por el contrario debe ser fabricado.
- El tipo de flete que haya escogido, este podrá ser; aéreo o marítimo.
- Equipos en stock:
– Tiempo de Entrega (Aereo): 15-30 dias.
– Tiempo de Entrega (Maritimo): 45-60 dias.
- Equipos que no estan en stock:
– Tiempo de Entrega (Aereo): 30-60 dias.
– Tiempo de Entrega (Maritimo): 60-90 dias.
¿Como realizar una compra de la Navegación Quirúrgica Óptica ?
Puede realizar su compra a través de:
- Por correo electrónico: s[email protected]
- Por telefeno: +33 (0) 1 78 95 87 02
- Comercio electronico: A través del sitio web oficial de Kalstein en su pais.
¿Como funciona la garantía?
Todos los equipos Kalstein tienen una garantía de 1 año contra defectos de fabricación. La garantía no cubre los daños ocasionados por una mala instalación u operación por parte del usuario, defectos de transporte o por usos diferentes a los especificados por el fabricante. La garantía excluye las piezas eléctricas o consumibles. Para más información visite nuestros «términos y condiciones» haciendo click AQUI
En Kalstein facilitamos a nuestros clientes las inducciones y el soporte técnico a través de los nuevos métodos online. Puede visitar nuestros videos de inducciones, asistencia técnica y orientación proporcionada por un equipo Kalstein a través de nuestro canal de Youtube (Kalstein English). AQUI
¿Puedo solicitar una cotización en línea?
Por supuesto, puede solicitar un presupuesto por el equipo Kalstein de su interés, directamente desde nuestro sitio web oficial. Una vez que haya identificado el modelo de su preferencia, haga click AQUI
